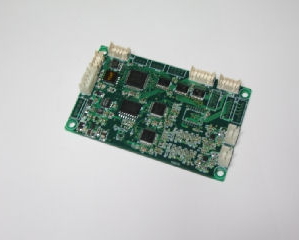

発振器ボード  FEU-DDS00
">  発信器ボードです。
DDS発振用ICを2個搭載しています。
独立した２周波数数を発振出来ます。
特徴
　液晶表示器、キーボードの取付が出来ま
す。これにより2チャンネルの周波数が変え
れます。
　各種設定はEEROMに保存出来ます。
発振出力は、バッファリングされています。
　DC-DC電源ICが搭載されていますので、
＋５V電源だけで使用出来ます。
　LCDパネル40字X２桁、マトリックススイッ
チ、IOポート付です。
仕様
　外形寸法 90x55
　電源 　+5V、３００mA（電流は使用条件により変わります。）
　DDS用IC AD9954　2個
　CPU H8/3678
　発振周波数 10MHｚから100MHｚ
　最大出力 ±1Vｐｐ（ソフト設定、抵抗値により可変出来ます。
　入力ポート12ビット、出力ポート32ビット、TTLレベルRS232Cポート付
特殊仕様に変更できます。操作の変更は出来ます。
標準価格 \200,000
（アカデミックデスカウント制度があります） 		   数量 :
　　

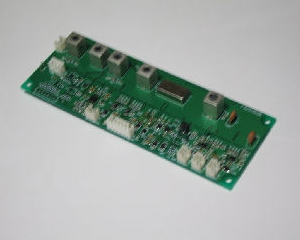

FM帯受信ボード  FEU-FMB00
">  FM帯ボードです。
FM帯域の受信をAMのように電波の強弱
レベルとして受信出来ます。
特徴
　ミキシングにDBM使用のため、外部温度
変化の影響が少ないです。
　ボード内で使用する電源は、全て内部で
安定化してあります。
　出力信号は3チャネルあり、独立にバッファーされています。
　ミキシング用の局部発振信号、同調用
電圧は、外部からの入力です。
　FM信号は、セラミック信号により帯域が狭められています。
仕様
　基板外形寸法　90x55
　電源 　+15V,+8V,-8V
　受信周波数 76〜92MHｚ
　局部発振信号 ±1Vpp
　同調電圧 0〜８V
　出力信号 0〜4V、10.7MHｚ
特殊仕様に変更できます。操作の変更は出来ます。
標準価格 \200,000
（アカデミックデスカウント制度があります） 		   数量 :
　　

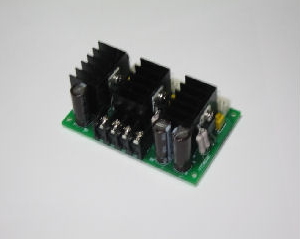

電源ボード  FEU-POW00
">  3出力電源です。
3種類の電圧を作ることが出来ます。
2個のトランスに接続出来ます。
特徴
　3端子タイプの電源です。
　低ノイズ設計です。
　2個のブリッジダイオードを搭載していま
すから、2個のトランスに直に接続でします。
　トランスは1個でも接続できます。
　（内部配線変更による）
　出力電圧は可変ボリュームで調整可能
です。
仕様
　外形寸法　90x55x30
　電源用IC 　LT1764A　3個
　入力電圧　 最大20V
　出力電圧　 最大20V
　出力電流　 最大1A（フィン温度60度以下）
特殊仕様に変更できます。操作の変更は出来ます。
標準価格 \80,000
（アカデミックデスカウント制度があります） 		   数量 :
　　

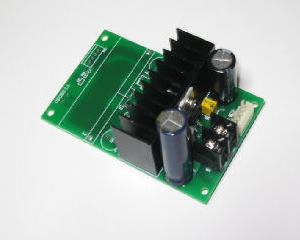

電源ボード  FEU-POW01
">  2出力電源です。
2種類の電圧を作ることが出来ます。
トランスに接続出来ます。
特徴
　3端子タイプの電源です。
　低ノイズ設計です。
　大きなフィンが付いています。
　大容量の電解コンデンサーが取り付けら
れます。
　出力電圧は可変ボリュームで調整可能で
す。
仕様
　外形寸法　90x55x40（コンデンサーの大きさによります）
　電源用IC 　LT1764A　2個
　入力電圧　 最大20V
　出力電圧　 最大20V
　出力電流　 最大1A（フィン温度60度以下）
特殊仕様に変更できます。操作の変更は出来ます。
標準価格 \80,000
（アカデミックデスカウント制度があります） 		   数量 :
　　


電源ボード  FEU-POW02
">  電源ボードです。
負電圧出力の電源です。
トランスと接続出来ます。
特徴
　3端子タイプの電源です。
　低ノイズ設計です。
　大きなフィンが付いています。
　大容量の電解コンデンサーが取り付けら
れます。
　出力電圧は可変ボリュームで調整可能で
す。
仕様
　外形寸法　45x27x30（コンデンサーの大きさによります）
　電源用IC 　LT1185
　入力電圧　 最大 -30V
　出力電圧　 最大 -20V
　最大0.8A（ICのパッケージ温度50度以下）
特殊仕様に変更できます。操作の変更は出来ます。
標準価格 \80,000
（アカデミックデスカウント制度があります） 		   数量 :
　　

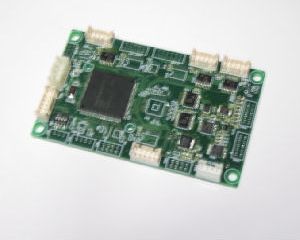

CPUボード  FEU-CPU00
">  CPUボードです。
多機能ボードです。
AD,DAは専用ICが載っています。
特徴
　プログラムの書込みはE10でおこなえま
す。
　多機能機能です。
　大きなフィンが付いています。
・AD、DA、USB、キャラクターLCD、
　マトリックスキーボード,、
　EEROM、,INOUTポート各16ビット
CPLDが搭載出来ます。
仕様
　外形寸法　90x55
　CPU 　SH2A/7085
　AD　 8チャネル5V
　DA　 8チャネル5V（4チャネルバッファー付）
　USB　Full　speed
　シリアル
特殊仕様に変更できます。操作の変更は出来ます。
標準価格 \200,000
（アカデミックデスカウント制度があります） 		   数量 :
　　

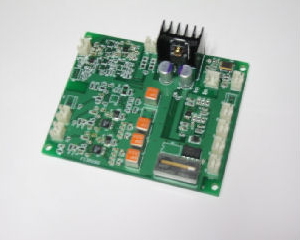

位相比較器ボード  FEU-DTC00
">  位相比較器です。
高周波の位相差を計測することが出来ま
す。
特徴
　2信号間の位相を計測します。
　電源を内蔵しています。
　基準発信器を内蔵しています。
　基準デレ―回路を内蔵しています。
デレ―量は可変出来ます。
　入力２信号間の位相と基準信号と
入力の１信号間の位相が出力されます。
　バッファされた信号を出力することも
出来ます。
仕様
　外形寸法　100x80
　電源電圧 　AC12V（トランス外付）、+5V
　入力信号　 0〜+5V
　出力信号　 0〜+5V
特殊仕様に変更できます。操作の変更は出来ます。
標準価格 \200,000
（アカデミックデスカウント制度があります） 		   数量 :
　　


　　　　　特殊仕様に変更など、お問い合わせは、info@mpkk.jpまでお願いします。
